Projetos executivos em AutoCAD para automação, áudio, vídeo e rede.
Conflito entre elétrica, rede e automação.
Decisões improvisadas na obra.
Aumento de custo e retrabalho.
Desenvolvimento de projetos técnicos completos de infraestrutura para automação residencial, prontos para execução em obra, com detalhamento de pontos, circuitos e integrações.
Projeto de rede cabeada e estruturada, definição de rack, cabeamento, pontos de dados e compatibilização com elétrica e automação.
Planejamento técnico de infraestrutura para sonorização ambiente, home theater e integração entre ambientes internos e externos.
Terceirização de projetos executivos para integradores que desejam ganhar tempo, reduzir retrabalho e escalar com organização.
Desenvolver projetos técnicos que antecipem interferências, conflitos e ajustes antes do início da execução, reduzindo retrabalho e decisões em campo.
Entregar documentação clara, organizada e padronizada, permitindo que equipes de instalação executem o projeto com mais segurança, rapidez e eficiência.
Desenvolver projetos técnicos que antecipem interferências, conflitos e ajustes antes do início da execução, reduzindo retrabalho e decisões em campo.
Um projeto bem definido reduz ajustes em obra, evita desperdícios e contribui diretamente para o controle de prazo e orçamento do empreendimento.
Sou Moisés Mendonça, projetista técnico com atuação no setor desde 2009. Ao longo da carreira, participei de mais de 500 projetos residenciais, desenvolvendo soluções técnicas estruturadas para automação, infraestrutura, redes, áudio e vídeo.
Nos últimos cinco anos, o Mendonça Studio entregou mais de 160 projetos executivos em AutoCAD, sempre com foco em organização técnica, compatibilização e redução de retrabalho em obra.
Meu objetivo é transformar projetos complexos em documentação clara e executável.
Projetos residenciais na carreira
Projetos executivos entregues
Especialista desde 2009
Atendimento Brasil e exterior
Projetos reais desenvolvidos para integradores parceiros.
Envie sua planta e receba uma análise técnica especializada.
“Retorno em até 24 horas úteis.”

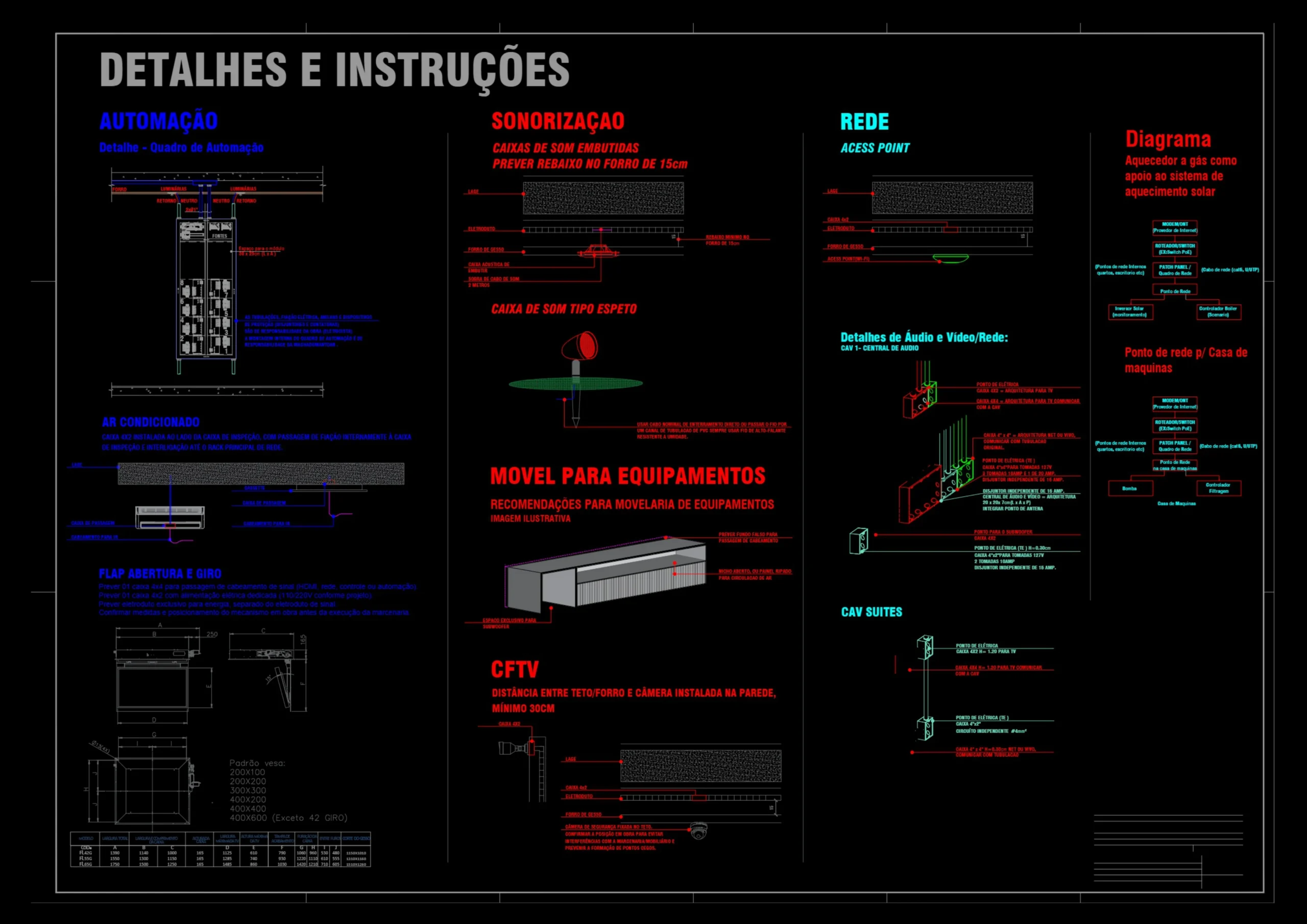

Folha complementar com cortes, esquemas e orientações técnicas para automação, áudio, vídeo, rede e CFTV, garantindo padronização, clareza na execução e redução de interferências em obra.

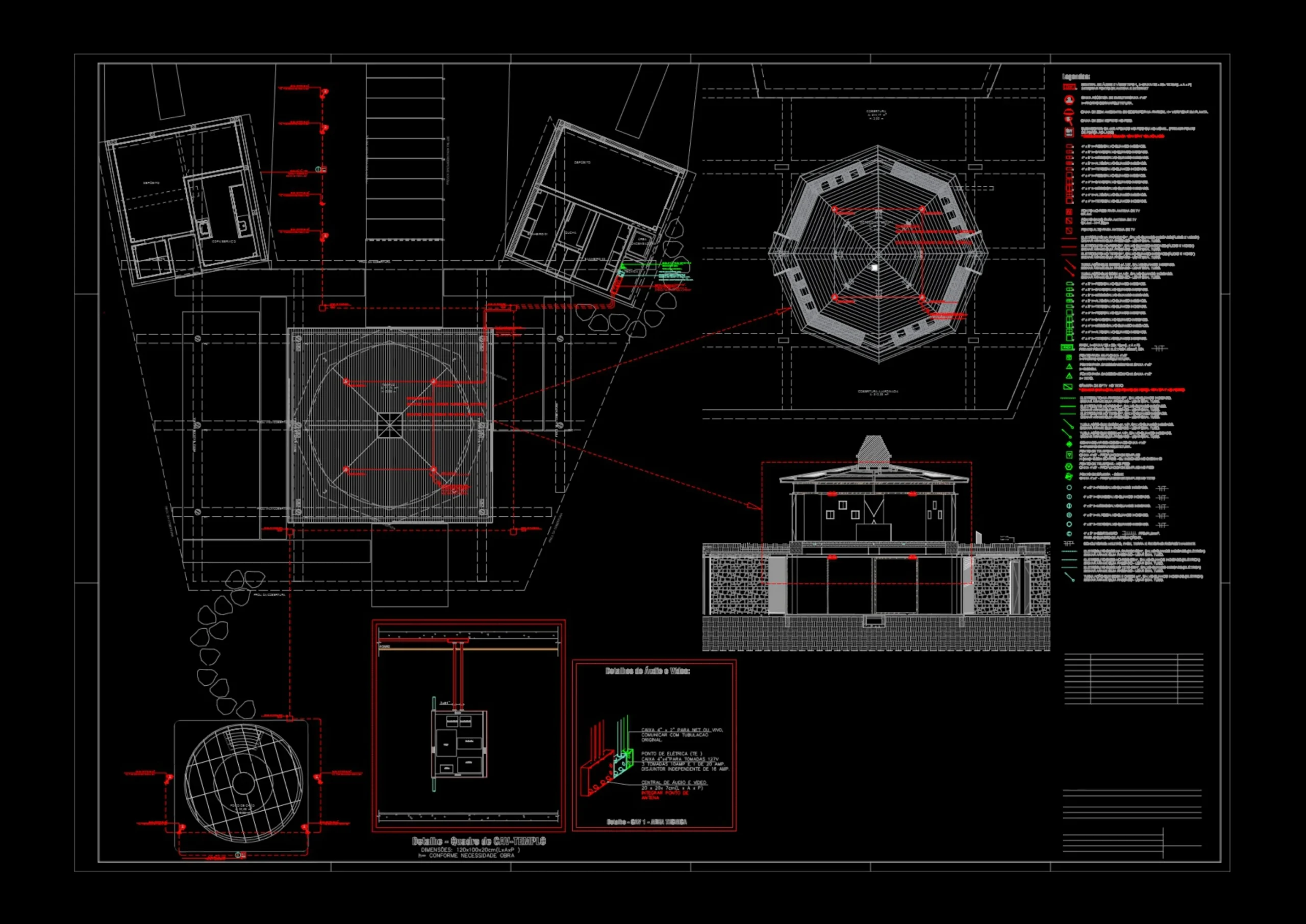

Projeto executivo desenvolvido para edificação com planta octogonal e áreas anexas, contemplando toda a infraestrutura necessária para sistemas de áudio e vídeo, rede estruturada e integração técnica.
O escopo incluiu estudo de implantação, definição de rotas de tubulação subterrânea e aérea, posicionamento estratégico de caixas técnicas, prumadas e interligações entre edificação principal, área de apoio e casa anexa.
Foram detalhados:
• Sistema de distribuição de áudio com pontos periféricos e centrais
• Infraestrutura para vídeo e possíveis expansões
• Área técnica (CAV) com quadro dedicado
• Compatibilização com arquitetura e estrutura
• Indicação de eletrodutos, diâmetros e trajetos
• Cortes técnicos para validação de alturas e passagens
O projeto foi desenvolvido com foco em organização técnica, previsibilidade de execução e redução de interferências em obra, garantindo base sólida para instalação dos sistemas integrados.

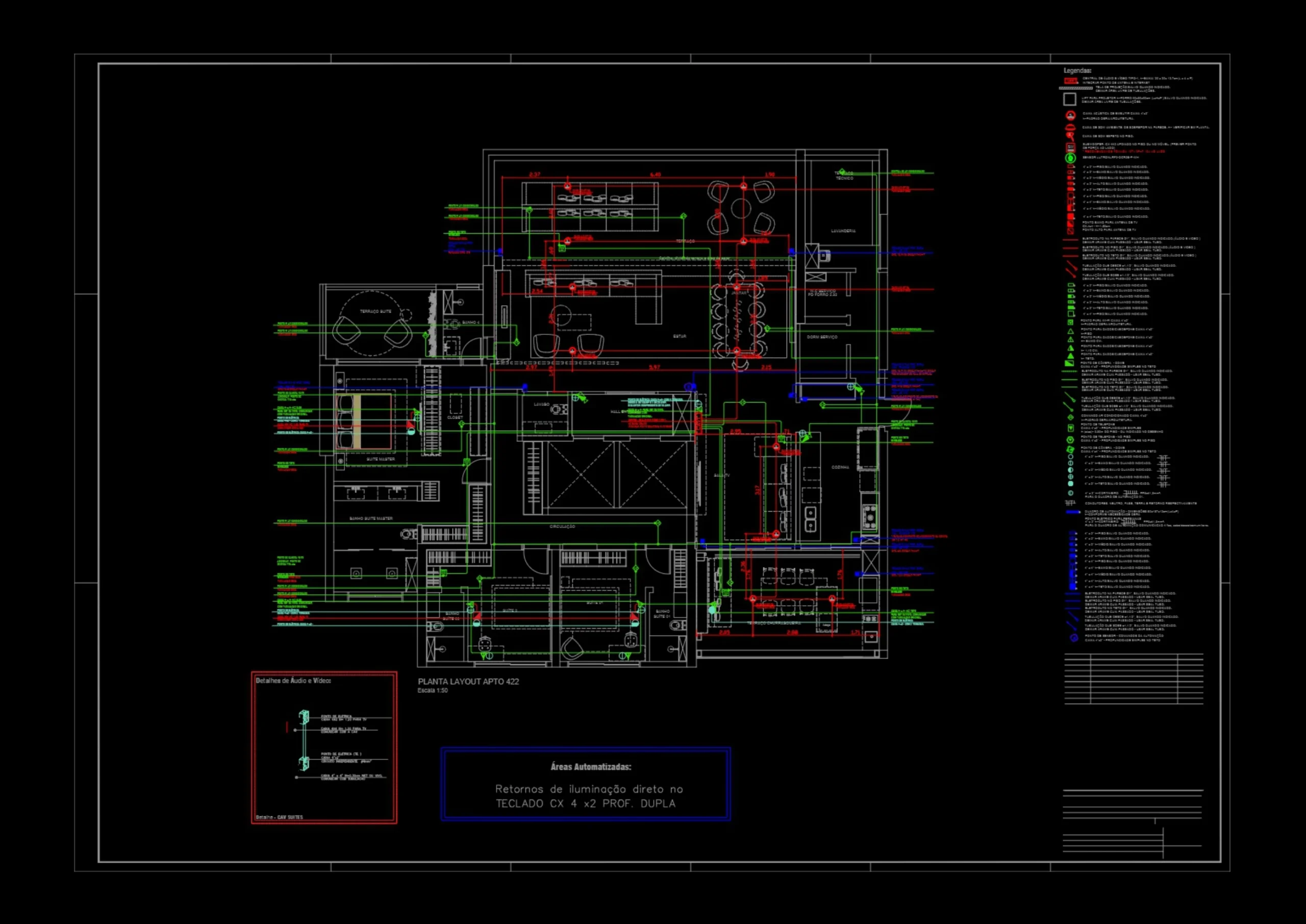

Projeto executivo desenvolvido para apartamento de alto padrão, contemplando a infraestrutura e integração dos sistemas de áudio e vídeo, rede estruturada e automação de iluminação.
A solução foi pensada de forma distribuída, com definição estratégica dos pontos técnicos em cada ambiente, organização das rotas de tubulação e compatibilização com o layout arquitetônico, garantindo previsibilidade na execução e organização em obra.
Foram detalhados:
• Pontos de TV e áudio nas áreas sociais e suítes
• Infraestrutura para sonorização integrada
• Rede estruturada com distribuição estratégica
• Automação de iluminação com retornos setorizados
• Indicação de teclados e comandos por ambiente
• Área técnica (CAV) com organização dos sistemas
• Detalhamento construtivo para execução padronizada
O projeto foi desenvolvido com foco em clareza técnica, redução de interferências e facilidade futura de manutenção ou expansão.

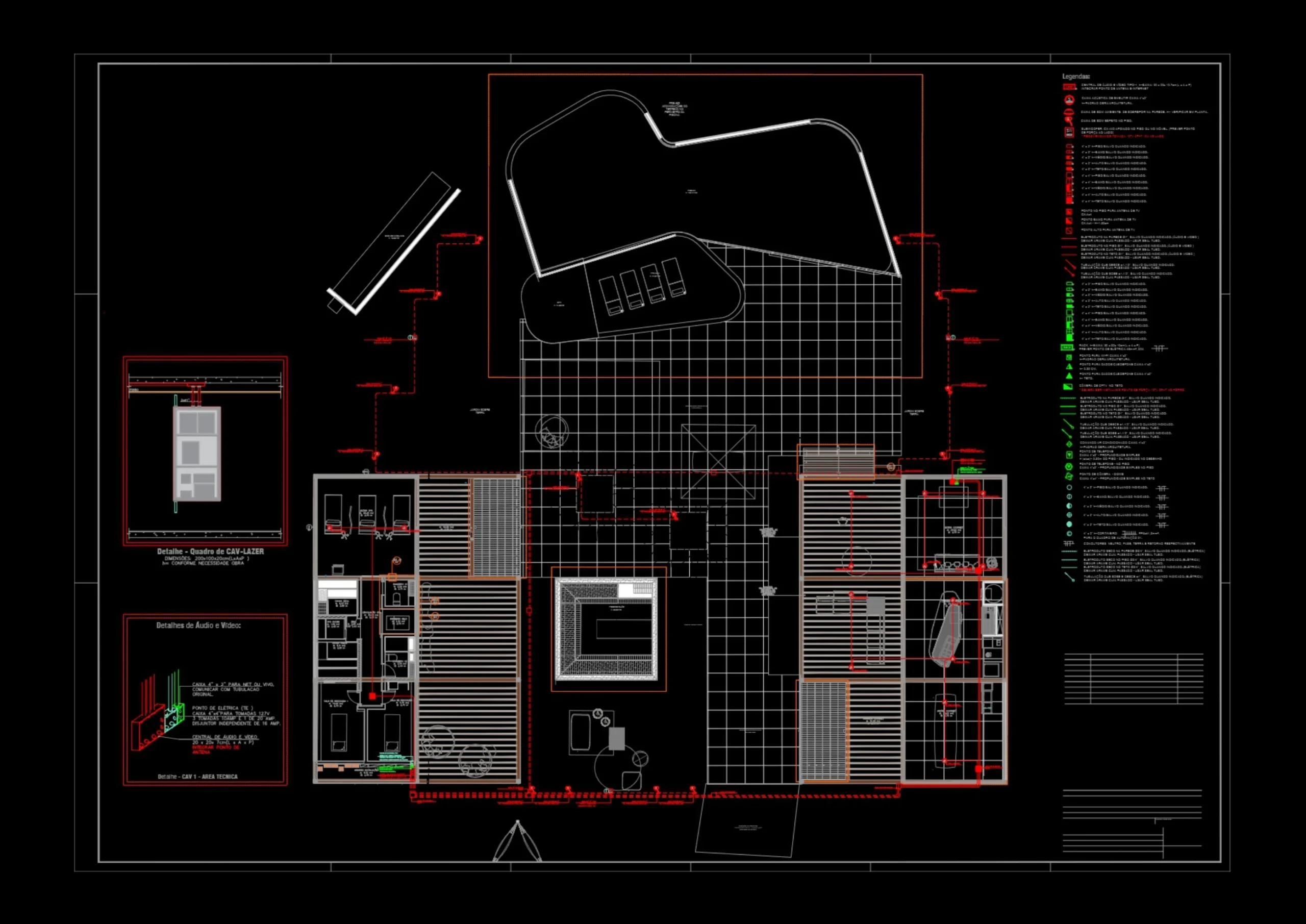

Prancha técnica correspondente à área social e externa da residência, contemplando a integração completa dos sistemas de automação, áudio, vídeo e rede estruturada, com atenção especial à infraestrutura da área de lazer.
O projeto apresenta a compatibilização entre arquitetura, paisagismo e sistemas técnicos, definindo rotas de infraestrutura, interligações externas, transições entre ambientes internos e externos e organização do quadro dedicado aos sistemas multimídia.
Foram desenvolvidos e detalhados:
• Infraestrutura técnica para automação da área externa
• Encaminhamento de tubulações para área de lazer e convivência
• Pontos de áudio distribuídos estrategicamente em ambientes internos e externos
• Infraestrutura dedicada para TV e vídeo na área social
• Interligação entre CAV/Lazer e quadro principal de automação
• Rede estruturada com pontos técnicos e backbone de distribuição
• Detalhamento executivo do quadro CAV e organização interna
• Identificação e padronização das rotas para execução em obra
A solução foi concebida priorizando robustez da infraestrutura, proteção para áreas externas e previsibilidade na execução, garantindo integração total entre entretenimento, conectividade e automação residencial.
Prancha técnica referente ao pavimento térreo, contemplando a integração completa dos sistemas de automação residencial, áudio, vídeo e rede estruturada, com definição precisa das rotas técnicas e interligações entre ambientes.
O projeto apresenta a compatibilização integral com o layout arquitetônico, estabelecendo os percursos de tubulações, caixas de passagem, pontos de comando e interligações até o quadro de automação central.
Foram desenvolvidos e detalhados:
• Setorização da automação de iluminação por ambientes
• Encaminhamento técnico dos retornos e cargas até o quadro
• Infraestrutura dedicada para sistemas de áudio e vídeo
• Distribuição estratégica dos pontos de TV e dados
• Rede estruturada com backbone e derivações por ambiente
• Integração entre automação, multimídia e conectividade
• Organização e identificação técnica das tubulações
• Compatibilização para execução sem interferências em obra
A solução foi concebida com foco em organização técnica, clareza executiva e previsibilidade na instalação, reduzindo retrabalho e garantindo alinhamento entre as equipes envolvidas.

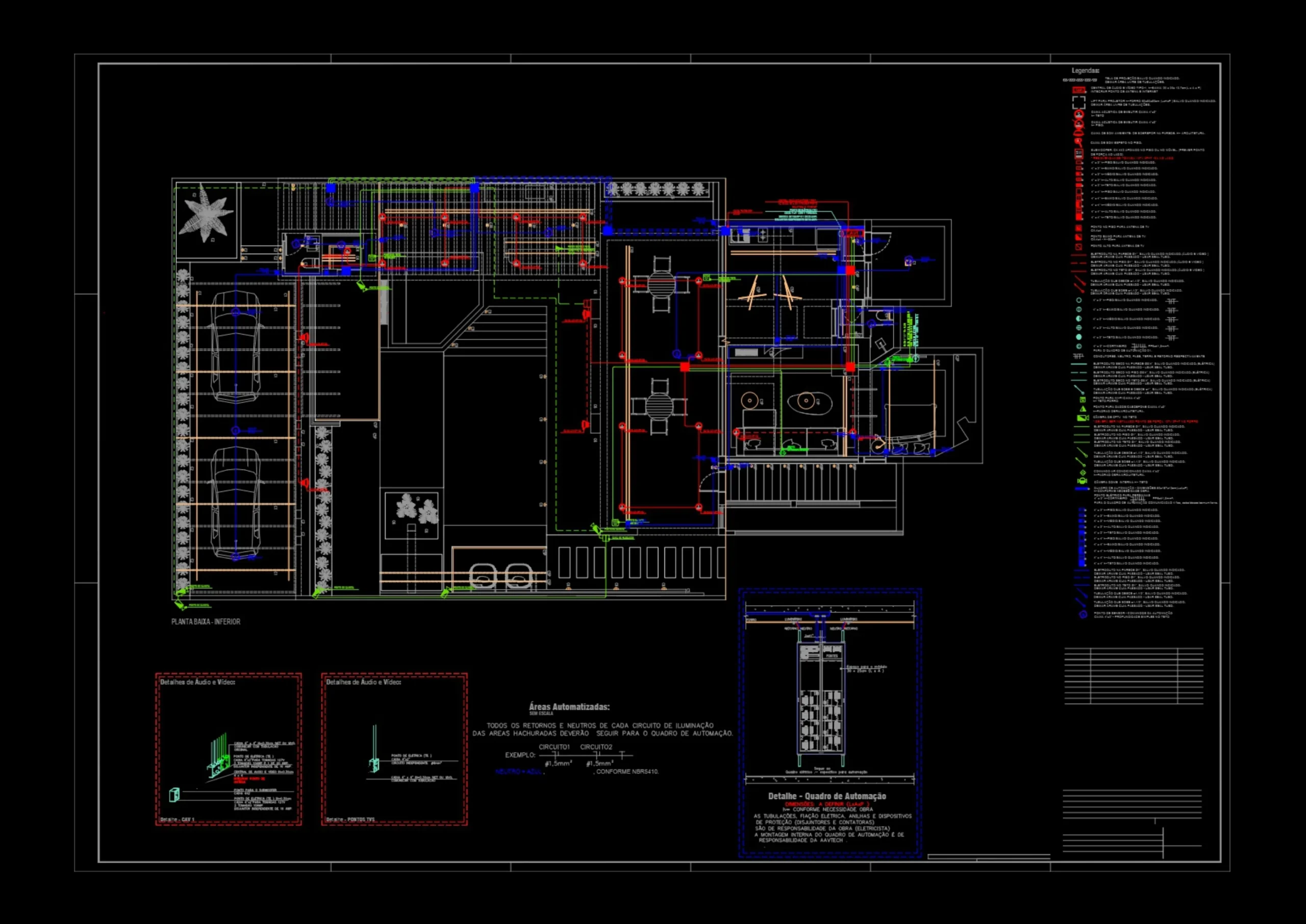

Prancha técnica correspondente ao pavimento inferior, contemplando a continuidade e integração dos sistemas técnicos definidos para a residência.
O projeto organiza as rotas de infraestrutura, interligações verticais entre pavimentos e distribuição estratégica dos pontos técnicos, mantendo alinhamento com o quadro de automação central.
Foram contemplados:
• Automação de iluminação dos ambientes do pavimento
• Organização dos retornos e circuitos por setor
• Pontos de áudio e TV distribuídos conforme layout
• Infraestrutura de rede estruturada
• Interligação vertical entre pavimentos
• Compatibilização com arquitetura e demais disciplinas
A abordagem garante padronização técnica, clareza executiva e facilidade de manutenção ou expansão futura dos sistemas integrados.
